ટ્રાન્સફોર્મર માટે કોપર ફોઇલ

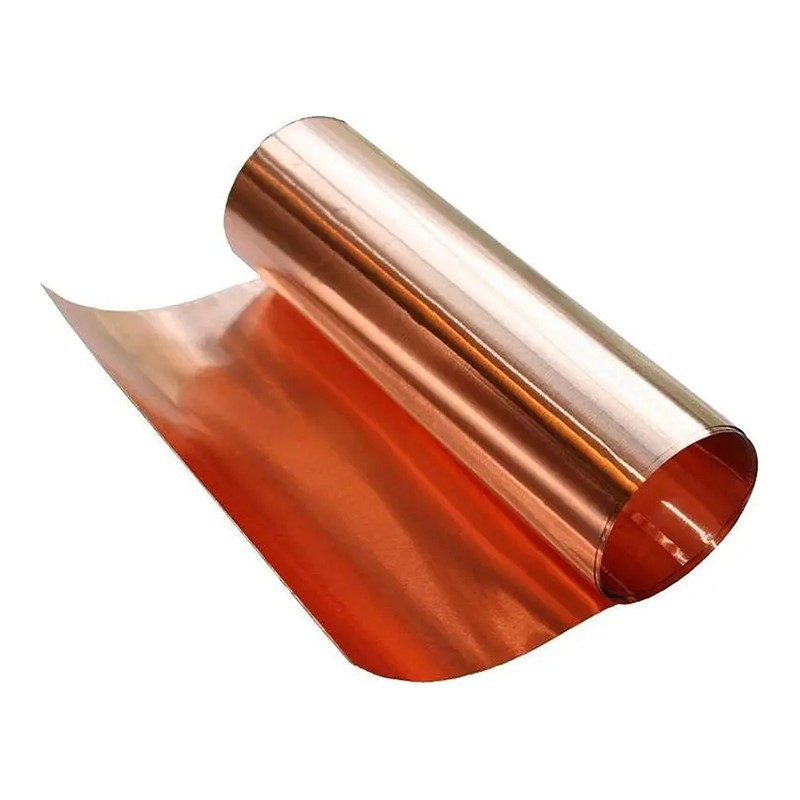

ટ્રાન્સફોર્મર કોપર ફોઇલ એ એક પ્રકારની કોપર સ્ટ્રીપ છે જેનો ઉપયોગ ટ્રાન્સફોર્મરના વિન્ડિંગ્સ માટે થાય છે. તેની ઉત્તમ વાહકતા અને ઉપયોગમાં સરળતાને લીધે, તે વ્યાપકપણે અપનાવવામાં આવે છે. ટ્રાન્સફોર્મર વિન્ડિંગ કોપર ફોઇલ વિવિધ જાડાઈ, પહોળાઈ અને આંતરિક વ્યાસમાં આવે છે અને અન્ય સામગ્રીમાંથી બનેલા સંયુક્ત સ્વરૂપમાં પણ પૂરા પાડી શકાય છે.

• કોપર ફોઇલમાં અત્યંત ઊંચી તાણ શક્તિ હોય છે અને તેને 30% સુધીના સ્ટ્રેચિંગ રેશિયો સાથે, મોટા કદ સુધી ખેંચી શકાય છે.
• કોપર ફોઇલમાં ઉત્તમ કાટ પ્રતિકાર અને વેલ્ડેબિલિટી હોય છે અને વેલ્ડેડ વિસ્તારોમાં તિરાડો પડવાની શક્યતા ઓછી હોય છે.
• કોપર ફોઇલમાં ઉત્તમ નમ્રતા હોય છે અને તેને વિવિધ આકારોમાં પ્રક્રિયા કરી શકાય છે.


આંતરિક અને બાહ્ય કવચ: કોપર ફોઇલનો ઉપયોગ વિન્ડિંગ ટ્રાન્સફોર્મરની અંદરના મોટા પ્રવાહને અન્ય વિન્ડિંગ્સમાં ઇમેજમાં દખલ ન થાય તે માટે તેને બચાવવા માટે કરી શકાય છે. આ સમયે, કોપર ફોઇલની શરૂઆત અને છેડાને લીડ-આઉટ વાયરમાં વેલ્ડ કરવામાં આવે છે અથવા પ્રાથમિક કોઇલ સાથે જોડવા માટે લીડ-આઉટ વાયરનો માત્ર એક છેડો વેલ્ડ કરવામાં આવે છે.

લિકેજ ચુંબકીય ક્ષેત્ર શોષણ: કોપર ફોઇલનો ઉપયોગ ટ્રાન્સફોર્મરના લિકેજ ચુંબકીય ક્ષેત્રને ટૂંકા-સર્કિટ પ્રવાહમાં રૂપાંતરિત કરવા માટે એક પદ્ધતિ તરીકે કરી શકાય છે, જેનાથી આસપાસના ઘટકોમાં દખલગીરી ટાળી શકાય છે.

ઉચ્ચ વર્તમાન વિન્ડિંગ: કોપર ફોઇલનો ઉપયોગ ઉચ્ચ પ્રવાહના વિન્ડિંગ્સ પર થાય છે. આ પ્રકારના ટ્રાન્સફોર્મરમાં, મોટા વર્તમાન વિન્ડિંગ્સની આવશ્યકતા હોવાથી, જો તાંબાના તારનો ઉપયોગ કરવામાં આવે, તો તાંબાના વાયરના મોટા કદને કારણે તેને પવન કરવો મુશ્કેલ બનશે, અને આકર્ષણની અસર થશે. આ સમયે, કોપર ફોઇલનો ઉપયોગ અવેજી તરીકે થાય છે. આ સમયે, કોપર ફોઇલના બંને છેડે લીડ્સને વેલ્ડિંગ કરવું આવશ્યક છે.

પાવર ફ્રીક્વન્સી ટ્રાન્સફોર્મર્સનું વિન્ડિંગ: બેક-કોટેડ કોપર ફોઇલનો ઉપયોગ વિન્ડિંગ પાવર ફ્રીક્વન્સી ટ્રાન્સફોર્મર્સ માટે કરી શકાય છે. તેની ઉત્તમ વાહકતા અને સંલગ્નતા વિન્ડિંગ પ્રક્રિયાને સરળ બનાવે છે અને ટ્રાન્સફોર્મર્સની કામગીરી અને કાર્યક્ષમતામાં સુધારો કરવામાં મદદ કરે છે. વધુમાં, પાછળ-કોટેડ કોપર ફોઇલમાં પણ સારા ઇલેક્ટ્રોમેગ્નેટિક શિલ્ડિંગ ગુણધર્મો છે, જે ઇલેક્ટ્રોમેગ્નેટિક દખલ ઘટાડવામાં મદદ કરે છે.
